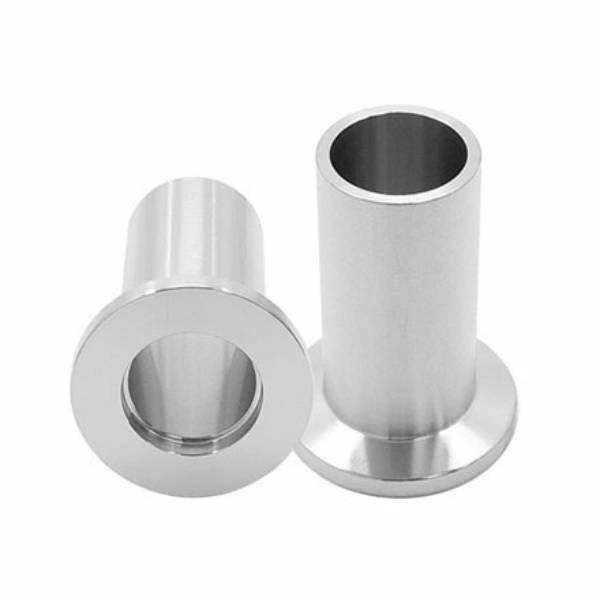

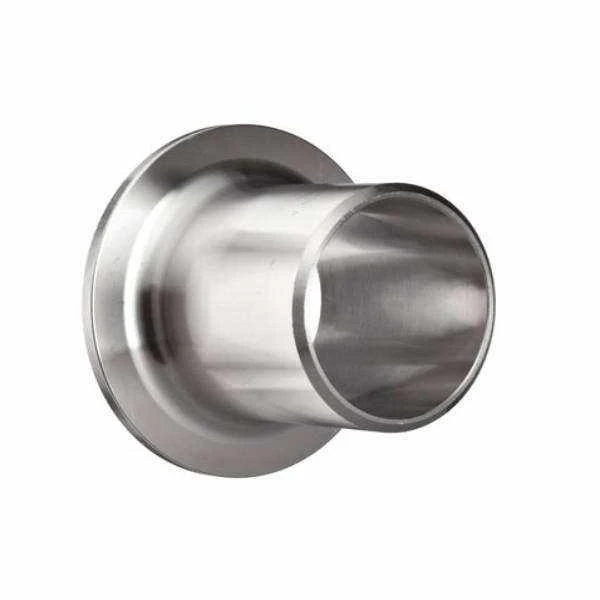

스테인레스 스틸 스텁 엔드

스테인레스 스틸 랩 조인트 및 스테인레스 스틸 플레어 랩으로도 알려진 스테인레스 스틸 스터브 끝은 회전 백업 플랜지가 필요한 용접 플랜지 대신 사용되는 파이프 피팅입니다.

회전하는 백업 플랜지는 스터브 끝의 뒷면에 자체적으로 안착됩니다. 씰은 스터브 끝의 개스킷 표면만으로 이루어지며 플랜지는 조인트에 클램핑 압력만 제공합니다. 스테인리스 스터브 엔드에는 이음매 없는 스테인리스 스틸 스터브 엔드와 용접된 스테인리스 스틸 스터브 엔드의 두 가지 주요 유형이 있습니다.

다양한 유형에 따라 다양한 생산 공정이 채택됩니다. 우리는 항상 프레스 성형을 사용하여 이음매 없는 스테인리스 스터브 끝단을 생산하고 아르곤 아크 용접을 사용하여 용접된 스테인리스 스터브 끝단을 형성합니다.



- 표준: ASME B16.9,JIS B2311,EN10253,GOST,DIN
- 승인: UL/FM, CE, BSI, ISO9001
- 두께: SCH10/20/40/80/160, SCH-STD/XS/XXS
- 크기: 1/2'' - 144''(DN15 - DN 3600)
- 마감: 기름칠, 검정색 도장, 아연 도금, 에폭시 코팅
- 재료: A234 WPB,A860 WPHY (42-70),304(L),316(L)



스텁 끝 유형: 유형 A 및 유형 B



A 스텁 엔드를 입력하세요.

유형 A 스텁 끝은 일반적으로 다음과 연관됩니다.랩-조인트 플랜지.

플랜지는 스터브 끝의 융기/겹침 면과 접촉하는 반면 플랜지 자체는 느슨한 상태를 유지합니다.





B형 스터브 엔드

유형 B 설계는 일반적으로 스터브 끝 형상이 다음 용도로 사용되는 응용 분야와 관련됩니다.플랜지에 미끄러짐-준비.

구매자는 공급업체의 추론에 의존하기보다는 항상 의도한 플랜지 유형을 명시해야 합니다.



스텁 끝 – 가중치

NPS(일반 파이프 크기)	ASME B16.9 스텁 끝 무게
신장	Sch.5S	Sch.10S	Sch.40S	Sch.80S
1/2"	0.06	0.08	0.12	0.13
3/4"	0.07	0.09	0.15	0.17
1"	0.09	0.15	0.2	0.25
1-1/4"	0.13	0.2	0.3	0.35
1-1/2"	0.16	0.25	0.38	0.46
2"	0.25	0.4	0.55	0.75
2-1/2"	0.35	0.5	0.8	1
2"	0.25	0.4	0.55	0.75
2-1/2"	0.35	0.5	0.8	1
3"	0.5	0.6	1.1	1.5
4"	0.7	1	1.8	2.5
5"	1	1.25	2.5	3.5
6"	1.6	1.95	3.7	5.5
8"	2.5	3.1	5.9	10
10"	4	4.9	10.5	14
12"	6.6	7.1	15	20
14"	6.4	7.8	15.5	20.5
16"	7.9	9	18	24
18"	9.3	10.5	21	28
20"	12	13.5	23.5	31
24"	16.5	19	28.5	38
